Hi,
da immer wieder nach Teilennummern für Stecker gefragt/gesucht wird erstelle ich einen Thread als Zusammenfassung für diverse Stecker die beim Supra so verbaut sind.

90980-xxxxx sind immer Steckergehäuse ohne Kontakte.
Bsp.: www.42l.com/gallery/albums/supraparts/image003.sized.jpg

82998-xxxxx ist eine Reparaturleitung, die aus einer Leitung mit bestimmter Länge, dem auf einer Seite aufgecrimten Kontakt und bei Steckern mit höherer Schutzart (~wasserdicht) auch noch aus einer Leitungsabdichtung bestehen.
Bsp.: carview-img04.bmcdn.jp/carlife/images/UserCarNote/750081/p6.jpg

Einzelkontakte sind beim Toyota-Händler nicht erhältlich, gäbe es aber teilweise online. Z.B. hier:
www.phoenixtuning.com/zenstore/index.php?main_page=index&cPath=867_869&zenid=3lhndu0vmucu9acrttjomeqmo0
www.evsource.com/tls_connectors.php
Achtung: Hier wäre dann aber passendes Crimp-Werkzeug erforderlich.

93-96 Supra 2JZ-GTE Bereich Motor
(Unterschiede bei J-spec Modellen beachten)

*********************************************************
90980-11400 Starter
82998–12480 Leitung mit Kontakt 160mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcVcKIzGqmI/AAAAAAAABhI/W1dkNtQUl9I/s800/90980-11400.gif

*********************************************************
90980-11349 Lichtmaschine
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh6.googleusercontent.com/_cP0UZPusb2k/TcVcJ-6lHoI/AAAAAAAABg4/87OybBGLk_4/s800/90980-11349.gif

*********************************************************
90980-11246 Zündspulen
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcVcJ38abfI/AAAAAAAABg8/ZBB8ZyONL34/s800/90980-11246.gif

*********************************************************
90980-10711 TPS Drosselklappe, TPS sekundäre Drosselklappe
82998-12620 Leitung mit Kontakt 160mm

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcWXcaV0IDI/AAAAAAAABiE/PKbH9VPC8hU/s800/90980%E2%80%9310711.gif

*********************************************************
90980-10896 Widerstandsgruppe Einspritzdüsen Stecker [geräteseitig]
82998-12430 Leitung mit Kontakt 160mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcVcHxC7g3I/AAAAAAAABgU/b2vPUq7AQwg/s800/90980-10896.gif

*********************************************************
90980-10897 Widerstandsgruppe Einspritzdüsen Gegenstecker [kabelstrangseitig]
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh5.googleusercontent.com/_cP0UZPusb2k/TcVcIPrHb_I/AAAAAAAABgc/bhZoJZnUZPQ/s800/90980-10897.gif

*********************************************************
90980-10947 Nockenwellensensoren #1,#2, Kurbelwellensensor
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcVcIvcUIqI/AAAAAAAABgg/4wEz7J2B-0U/s800/90980-10947.gif

*********************************************************
90980-11151 Zündschaltgerät 12-pol.
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcVcImCHInI/AAAAAAAABgk/XtRv3VkNGHQ/s800/90980-11151.gif

*********************************************************
90980-11152 Zündschaltgerät 4-pol.
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh5.googleusercontent.com/_cP0UZPusb2k/TcVcI4Nsa8I/AAAAAAAABgs/YXRQMxa1_j8/s800/90980-11152.gif

*********************************************************
90980-11166 Klopfsensor #1,#2
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh5.googleusercontent.com/_cP0UZPusb2k/TcVcJ-Bsx2I/AAAAAAAABhA/QmpU2vwlJ_k/s800/90980-11166.gif

*********************************************************
90980-11062 Wassertemperatursensor für ECU 2-pol.
82998-12620 Leitung mit Kontakt 160mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcVcIuzw6RI/AAAAAAAABgo/TVColh5ThPA/s800/90980-11062.gif

*********************************************************

1994 Supra Turbo 1A1 6SPD

: 07. 05. 2011 [19:45]

Gery

: 09.04.2008
: 1913

*********************************************************
90980-11428 Wassertemperatursensor für Anzeige 1-pol.
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcVcKYAcGlI/AAAAAAAABhM/LRMHkFy_Zgk/s800/90980-11428.gif

*********************************************************
90980-11154 Einspritzdüsen 550cc
82998-12790 Leitung mit Kontakt 500mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcVcJI4GpNI/AAAAAAAABgw/RcX02drK_ZA/s800/90980-11154.gif

*********************************************************
90980-11363 Öldruckschalter [Motor]
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcVcKIzGPiI/AAAAAAAABhE/Fn6V21bAPew/s800/90980-11363.gif

*********************************************************
90980-10532 Ölstandssensor [Motor]
82998-12270 Leitung mit Kontakt 160mm
82998-12600 Leitung mit Kontakt 500mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcVcHttke8I/AAAAAAAABgQ/myXLd_90aVM/s800/90980-10532.gif

*********************************************************
90980–11025 Wassertemperaturschalter [im Wasserkühler, für Lüfter]
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh5.googleusercontent.com/_cP0UZPusb2k/TcWSLT8mHzI/AAAAAAAABhY/qzQuY-yXdPI/s800/90980%E2%80%9311025.gif

*********************************************************
90980–11317 Luftmassenmesser
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh6.googleusercontent.com/_cP0UZPusb2k/TcWXc3VJS_I/AAAAAAAABiM/KxQWVezBY-U/s800/90980%E2%80%9311317.gif

*********************************************************
90980–10845 Ladedrucksensor
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcWXceKgxII/AAAAAAAABiI/9vsfTdgL4I4/s800/90980%E2%80%9310845.gif

*********************************************************
90980–10899 EGR Temperatursensor
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh5.googleusercontent.com/_cP0UZPusb2k/TcWXcYOmegI/AAAAAAAABiA/yZ5MXW5yEbQ/s800/90980%E2%80%9310899.gif

*********************************************************

1994 Supra Turbo 1A1 6SPD

: 07. 05. 2011 [19:47]

Gery

: 09.04.2008
: 1913

*********************************************************
90980–11149 IACV-VSV, EGCV-VSV
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh5.googleusercontent.com/_cP0UZPusb2k/TcWXcDQP85I/AAAAAAAABh8/PbJs9XeDkYE/s800/90980%E2%80%9311149.gif

*********************************************************
90980–11156 EBV-VSV, Wastegate-VSV, EVAP-VSV, EGR-VSV, FPU-VSV
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcWXbyN-EkI/AAAAAAAABh0/ISJ-T8PzUxk/s800/90980%E2%80%9311156.gif

*********************************************************
90980–11144 IAC-Valve (Leerlaufregelventil)
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh6.googleusercontent.com/_cP0UZPusb2k/TcWXbqD-aXI/AAAAAAAABhw/-73ybNS30-s/s800/90980%E2%80%9311144.gif

*********************************************************
90980–10843 Filter (neben Zündschaltgerät)
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh4.googleusercontent.com/_cP0UZPusb2k/TcWXbVbdvRI/AAAAAAAABhs/JW9vHAr82ak/s800/90980%E2%80%9310843.gif

*********************************************************
90980–10930 Stellmotor Tempomat [geräteseitig]
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh6.googleusercontent.com/_cP0UZPusb2k/TcWXbbDPLTI/AAAAAAAABh4/wG-Uev5UrsY/s800/90980%E2%80%9310930.gif

*********************************************************
90980–10931 Stellmotor Tempomat [kabelstrangseitig]
82998-12440 Leitung mit Kontakt 160mm
82998-12590 Leitung mit Kontakt 500mm

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcWXbXMwuWI/AAAAAAAABho/gp6faRG1hBw/s800/90980%E2%80%9310931.gif

*********************************************************
90980–11215 Motor ECU 40-pol.[Stecker]
Keine Leitungen/Kontakte verfügbar

https://lh5.googleusercontent.com/_cP0UZPusb2k/TcWXaxOwSlI/AAAAAAAABhk/j05i0SOAi8M/s800/90980%E2%80%9311215.gif

*********************************************************
*********************************************************

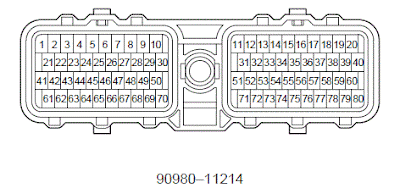

90980–11214 Motor ECU 80-pol.[Stecker]
Keine Leitungen/Kontakte verfügbar

https://lh6.googleusercontent.com/_cP0UZPusb2k/TcWeZfI7LWI/AAAAAAAABiU/wZcR492BlRI/s400/90980%E2%80%9311214.gif

*********************************************************
90980–11213 Motor ECU 120-pol.[Buchsenleiste ECU-Hardware]
Keine Leitungen/Kontakte verfügbar

https://lh3.googleusercontent.com/_cP0UZPusb2k/TcWXamkXu9I/AAAAAAAABhc/0kXsX_oc5N4/s640/90980%E2%80%9311213.gif

*********************************************************

Ich werde versuchen die Liste im Laufe der Zeit noch etwas zu erweitern, falls ihr weitere Infos, Hinweise oder Fragen zum Thema habt bitte hier posten.

1994 Supra Turbo 1A1 6SPD

: 07. 05. 2011 [19:50]

Japanfanatic

: 16.04.2005
: 5926

Überragend das wird gestickied!

http://www.mkiv.de/nc/mein-konto/eigene-dateien/?eID=dam_frontend_push&docID=7258

Imagine discovering your chubby grade-school sweetheart grew up to be Sharon Stone. That sums up our delighted surprise over the Supra's transformation. Motortrend, 93

2000 J-Spec RZ Q-F-Sex, 2nd owner car

: 07. 05. 2011 [20:26]

ReDLineMKIV

: 09.08.2008
: 1462

Wow, super Gery, danke!

Error 404 - "traction not found"

: 07. 05. 2011 [22:57]

seppel

: 10.12.2009
: 1383

Genial, das ist echt super hilfreich, danke gery

\" Lieber Stehend Sterben als knieend Leben \"
LHD - EU-Spec - 94er - 6speed - ST - VVTi on AEM v1

: 08. 05. 2011 [07:16]

Katjusha87

: 22.07.2010
: 209

TOP TOP TOP TOP danke

Wer später bremst fährt länger schnell....

: 08. 05. 2011 [10:28]

Midnight

: 11.07.2007
: 1191

Klasse Gery.
Danke für die Mühe.

: 08. 05. 2011 [11:24]

Cargraphic

: 11.04.2005
: 478

Hallo Gery,

ich bräuchte noch einen Stecker, der hier nicht aufgeführt ist.
Ich suche den einpoligen Rundstecker am Lenkgetriebe,
welcher als Masseleitung an die Saugbrücke geht.
Also wenn Du mal Zeit findest...wäre sehr nett!

Gruss Uwe

http://home.arcor.de/graphic/siggneu2.jpg

: 01. 07. 2012 [08:32]

Gery

: 09.04.2008
: 1913

Hallo,
wahrscheinlich der hier, der ist einpolig und eine Masseversorgung.
Druckschalter Servolenkung 90980-11271

1994 Supra Turbo 1A1 6SPD

: 01. 07. 2012 [17:18]

Grinchi

: 23.08.2005
: 0

Stecker Nr.

- 90980–11215
- 90980–11214
- 90980–11213

kann toyota bei mir nicht liefern

: 01. 07. 2012 [20:14]

mosa.ik

: 16.01.2013
: 237

Gery, vielen Dank für die Übersicht, das bringt mich schon deutlich weiter bei meinen Problem.
Ich benötige einen Stecker für die Zündspulen. Jedoch die Seite des Motorkabelbaums und nicht den auf der Zündspule selber. Männlich und weiblich kann man bei diesen nicht wirklich auseinanderhalten

, ich würde sagen, wenn überhaupt ist es der weibliche. Der Stecker an Zündspule ist intakt. Wie erwähnt, suche ich das gegenstück zu diesem.
Bin ich diesbezüglich mit dem von dir aufgeführten Stecker richtig?
Den bei toyodiy findet man diese Teilenummer unter JZA80 garnicht, für Lexus un co. jedoch.....

90980-11246

-- LHD MKIV TT Targa --

: 10. 06. 2013 [14:15]

Gery

: 09.04.2008
: 1913

Hi
Ja 90980-11246 ist Stecker für die Zündspulen. Der hängt 6x am Motorkabelbaum...

Das Gegenstück wäre dann schon das Zündspulengehäuse selbst.

1994 Supra Turbo 1A1 6SPD

: 10. 06. 2013 [17:09]

Markus1975

: 30.01.2010
: 122

Da ja bei ToyoDIY.com leider keine Bilder mehr sichtbar sind, tue ich mich schwerer Dinge zu finden.
Ich bräuchte bitte die Teilenummer des Steckers vom V 160Getriebe, wo das Tachosignal abgegeriffen wird.
Mfg Markus

powered by fastby4

: 06. 06. 2014 [14:32]

Gery

: 09.04.2008
: 1913

Die sind bei Toyodiy auch nicht drin.
V160 Speed Sensor wäre der Stecker 90980-11143.

1994 Supra Turbo 1A1 6SPD

: 06. 06. 2014 [15:33]
