Ladedruckanzeige einbau

also ich habe mir jetzt mal eine ladedruckanzeige besorgt und wollte die heute gleich einbauen. die kabelbelegung ist alles klar nur ich weiß nicht weiter wo ich den schlauch einsetzten muss. ich hab schon bei mkiv.com gelesen nur leider sehen die schläuche bei mir ein wenig anders aus wenn ich mich nicht irre wäre dankbar über jede hilfe

wennst einen jspeck hast, fehlt dir der AGR, deswegen sieht es bei dir anders aus
kann dir morgen ein Foto reinstellen, wie ich es angeschlossen habe

jap ist ne jspec, okay vielen dank

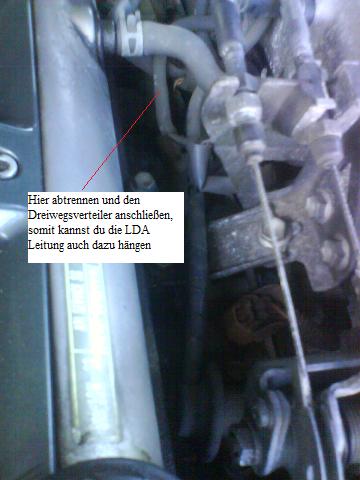

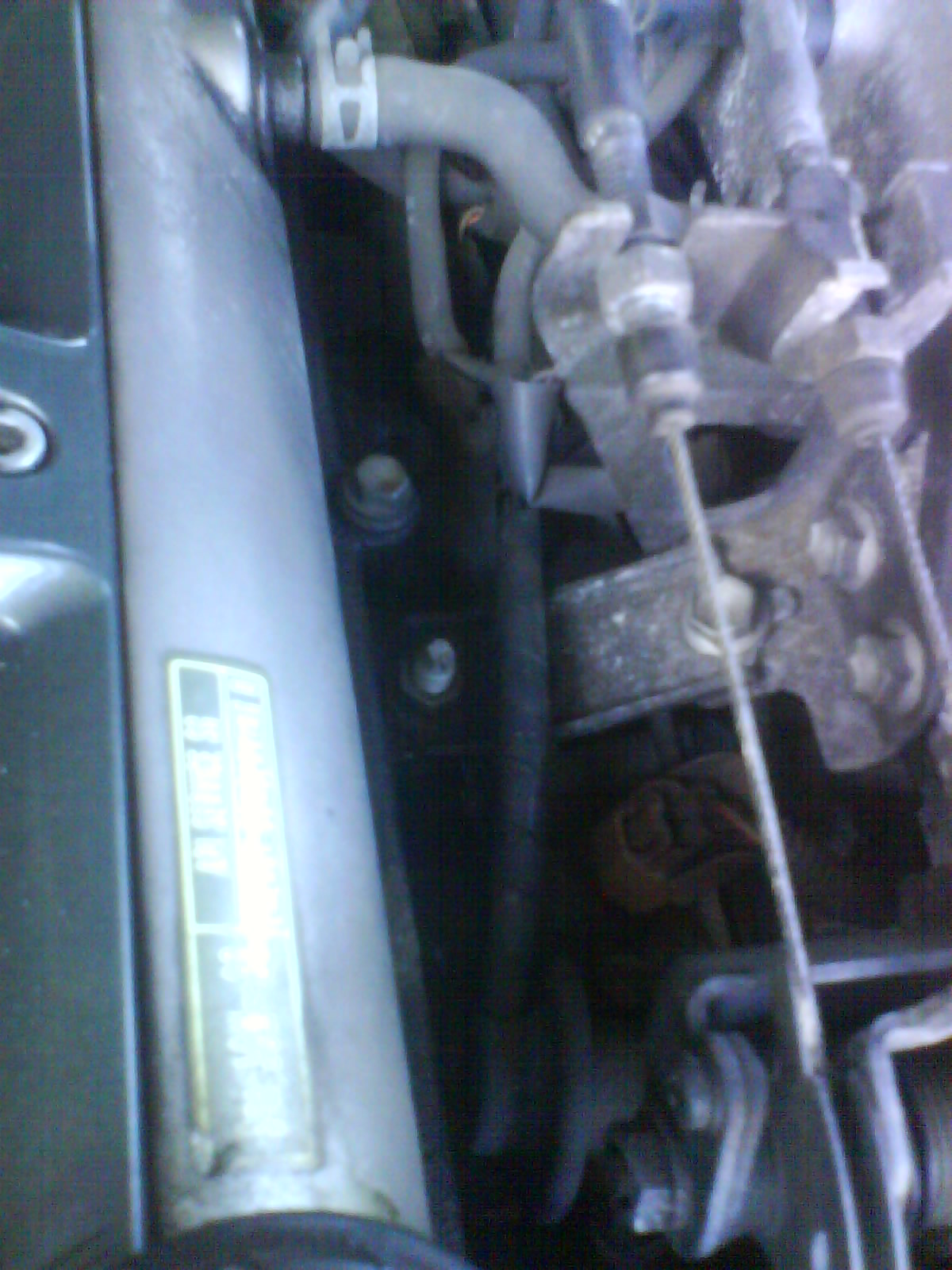

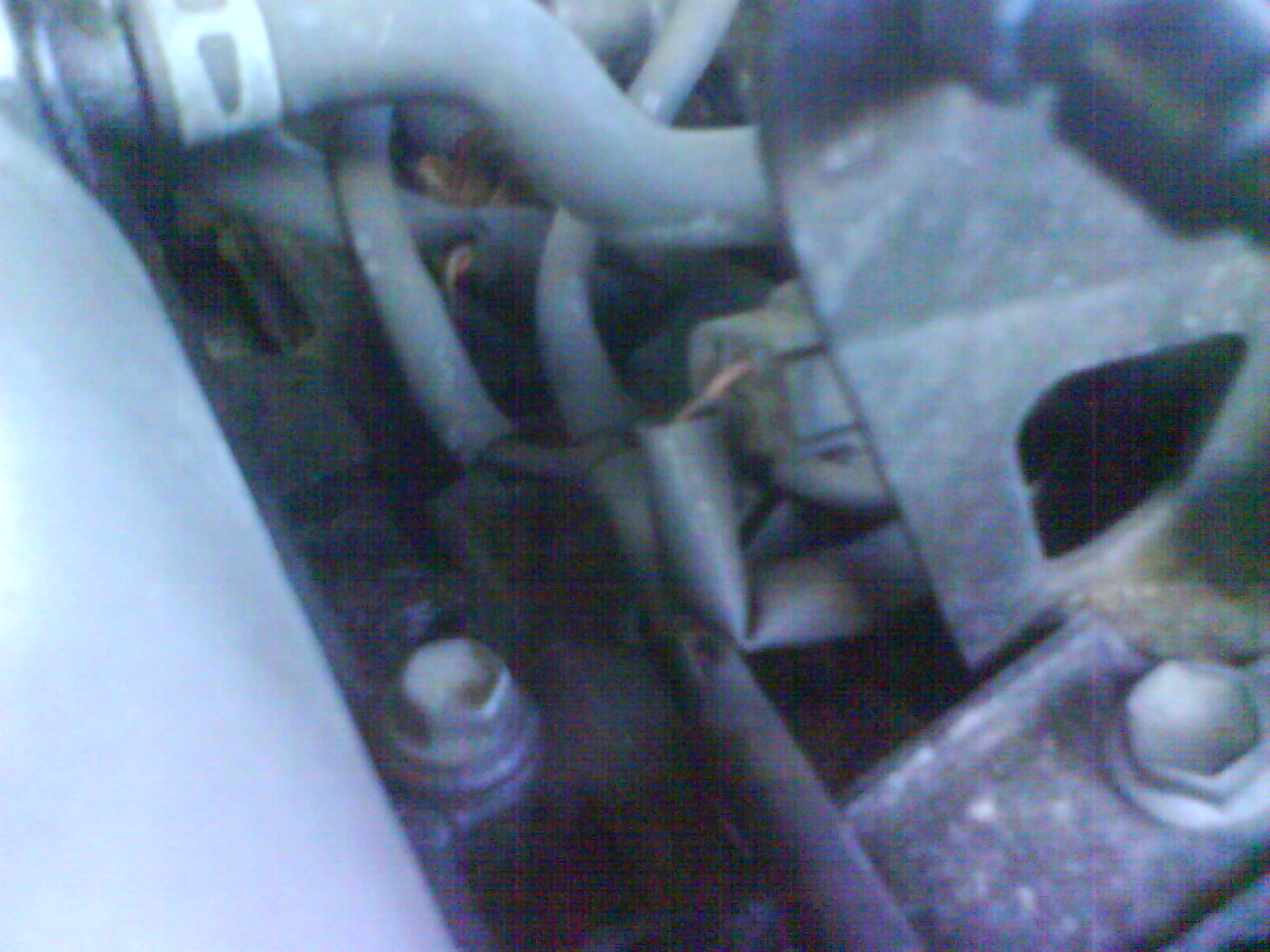

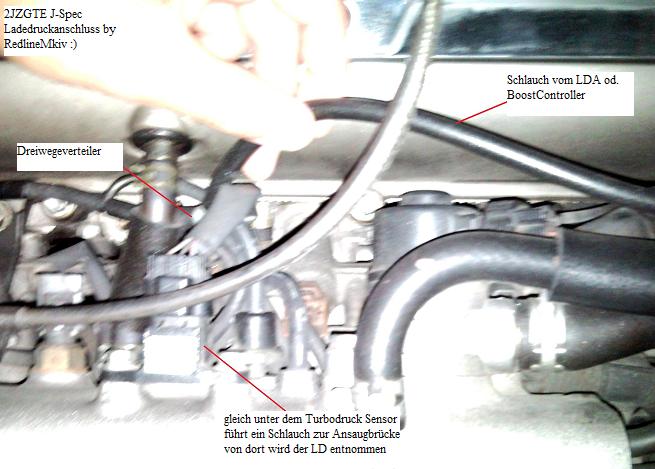

Hier, hoffe dass es auch hilft

ja die bilder sind perfekt! werd das morgen alles fertig machen. danke für die hilfe

Wenn ich meine Ladedruckanzeige dort anschliese zeigt er bei meiner anzeige o,6 oder o,5,die anzeige muss bei 0 stehen.der muss doch von null rauf und nicht runter.Woran Liegt das?Was mach ich falsch?

Nein, wenn du kein LD hast, hast du nen Vakuum
Der Ladedruck steht da so ca auf -0,5

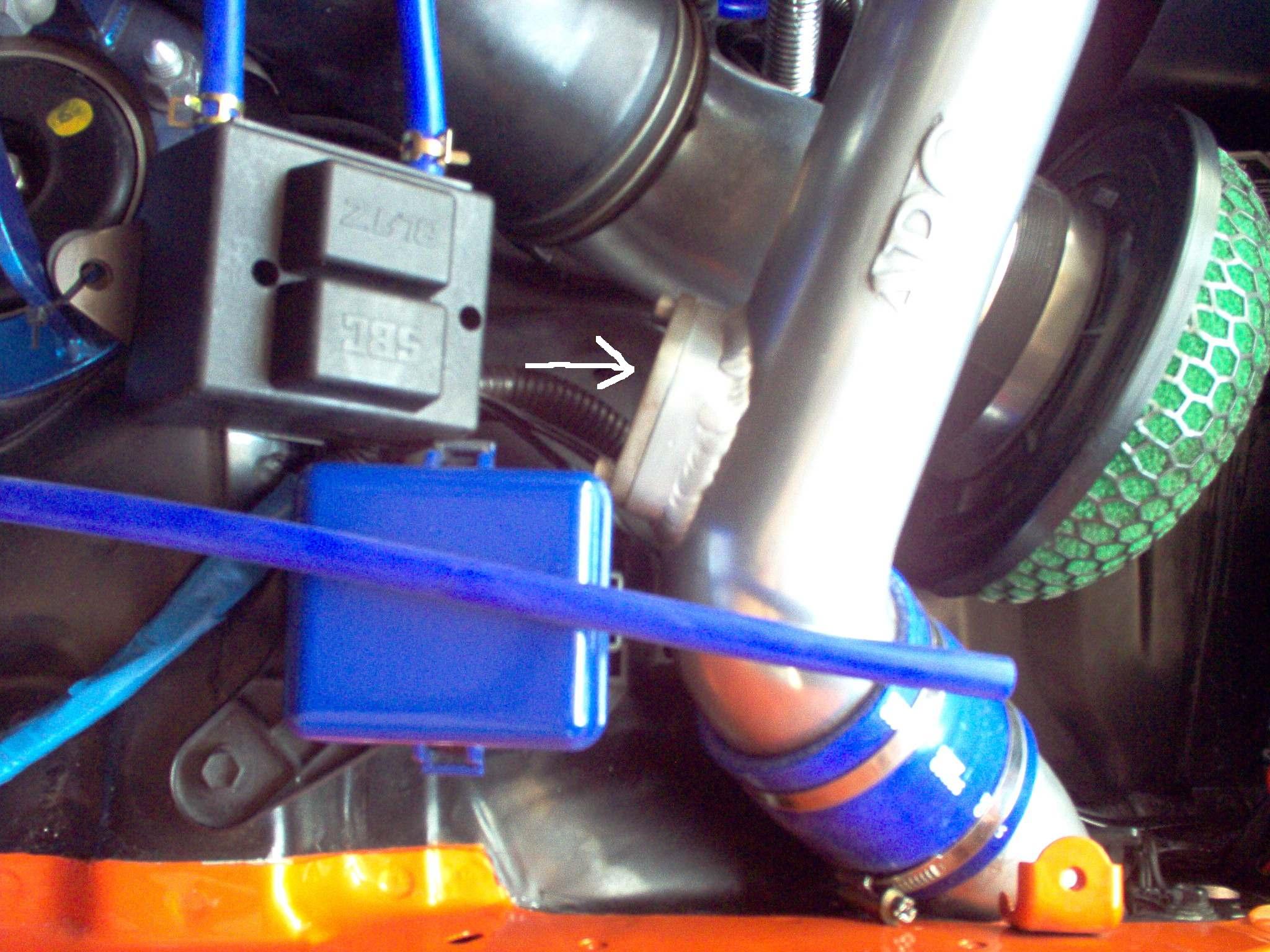

Muss der nicht bei 0stehen?Der wagen Qualmte auch sehr stark dadurch.Ich zapfe den Ladedruck hier sehe bild!Und die Ladedruck anzeige steht auf 0 und startet nach oben

Den Ladedruck misst man NACH der Drosselklappe. Und nur dann zeigt die Anzeige auch den Unterdruck.

Muss ich nochmal ausprobieren.Danke trotzdem.

mkiv.com/techarticles/boostguage/bg.htm

Redline muss man nicht den anderen Durchtrennen und ein T stueck einsetzen?

Wert die Bilder sind selbsterklärend... was soll ich da noch schreiben? :rolleyes:
